方案原理

制約脫硝效率的因素有:①最大允許氨逃逸率;②SCR反應器入口煙氣流的分布狀態;③NOx/NH3混合效果。

影響逃逸氨水平的主要因素除催化劑用量、活性外， 與設計及運行調整相關的因素是控制反應器入口的氨氮摩爾比分布的均勻性。

設計階段通常假設入口流速、NOx濃度均勻，并以此為邊界條件設計流場。然而，在實際運行中，上述邊界條件通常并不能滿足，有時隨著燃燒器的不同組合，入口NOx不但不均勻，而且還不固定。另一個導致氨氮摩爾比不均勻的因素是AIG的堵塞，會造成各分區內還原劑量配置的波動。

新機組通常會做一次AIG的調平試驗，此后會每年進行一次。 這種調平對常規條件有效，但對于變化的入口NOx濃度，仍然無法實時跟蹤，時刻做到氛氮摩爾比的高度均勻。

ZN-NH3000噴氨優化系統正是針對這一問題而開發設計。該系統主要構成為: SCR反應器入出口煙道實時NOx快速網格法測量系統;數據分析控制系統;在線分區還原劑調整系統組成。系統原理是，由網格法測量系統定時測量反應器入出口NOx分布，經數據處理系統計算,并調節對應分區還原劑的調整量。

系統構成

ZN-NH3000噴氨優化系統由:出口及入口NOX/O2濃度分布實時在線分析系統、出口NH3濃度分布實時在線分析系統、噴氨格柵分區遠程電控調節系統和計算機控制系統四大子系統組成。

1.出口及入口NOX/O2濃度分布實時在線分析系統:

該子系統是整個系統的基礎核心系統，采用我公司專利技術的ZN-NOX直插型氨氧化物在線分析系統檢測出入口NOX濃度實時分布，該系統的核心部件是能夠直接插入高溫煙道中，對煙氣中的NOX/O2進行連續在線分析的氮氧化物探頭。該探頭采用半導體陶瓷氣體傳感器，可以直接工作在高溫高污染的氣氛中，反應速度小于2秒。探頭結構簡單，安裝方便，可以直接插入煙道內。探頭只需要連接電源和信號線即可工作，安裝極為方便。探頭到現場變送箱采用標準的總線傳輸模式，通過-對線即可進行所有探頭信號的傳輸，大大簡化了現場的布線工作。由于結構和安裝都很簡單，而且成本低廉，因此非常適合進行多點的濃度分布檢測。該系統最多可以支持多達12個探頭同時進行在線連續測量。系統和探頭示意圖請參考圖1。

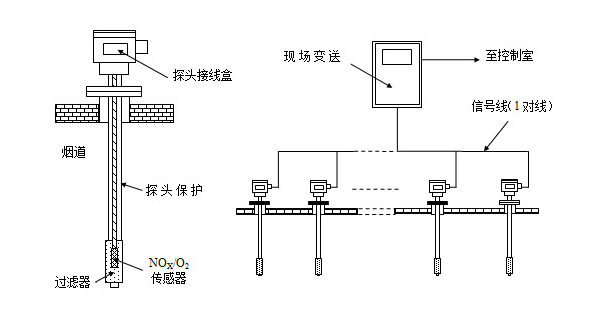

圖1 NOX/O2濃度分布在線分析系統及直插式探頭結構示意圖

核心優勢:檢測速度極快，安裝極為方便，可單點、多點分布監測。

2、出口NH3濃度分布在線分析系統:

該子系統主要是作為評估噴氨優化控制效果的參考參數之一。采用我公司設計的ZN-NH1000原位抽取分布型在線氨逃逸分析系統測量SCR出C ]煙氣中NH3的分布參數，通過該參數結合出口NOX的濃度分布，可以評判噴氨優化控制的效果，對控制參數進行進一步優化。 該組參數作為評估參數，不參與實時控制。

該系統采用的是多點分式的半導體激光在線分析系統。核心部件是半導體激光氣體分析儀。系統采用一拖多的光纖檢測方式，取樣探頭內置檢測池，全程快速實時檢測，最多可以連續在線檢測8個點。系統示意圖請參考圖2。

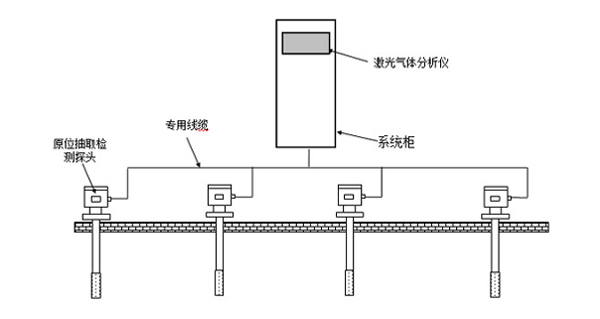

圖2 出口NH3濃度分布實時在線分析系統示意圖

核心優勢:采用先進的光纖傳導技術，一臺主機可同時監控1-8個測量點，是實現單點監測、多點分布監測的最優方案。

3.噴氨格柵分區遠程電控調節系統

該子系統是系統的執行機構，執行系統的控制指令,來調節噴氨量。將原有的分區手動噴氨調節閥改造成電動調節閥，并通過標準通訊模塊，以及用戶現有的DCS系統數據傳輸通道，實現調節閥和上位控制計算機間的閥位調節信號的數據鏈接。

核心優勢:這種方式采用標準通訊協議,利用現有的DCS數據鏈接，大大降低了現場布線的工作量。

4、噴氨分區實時優化計算機控制系統

將所有檢測信號和閥門控制信號接入一專門的計算機控制系統。系統安裝的控制軟件,對輸入的各個參數進行分析處理，通過特定的算法計算出控制策略，并轉化為每個噴氨分區調節閥的開度信號來實現噴氨的分區控制。如圖3

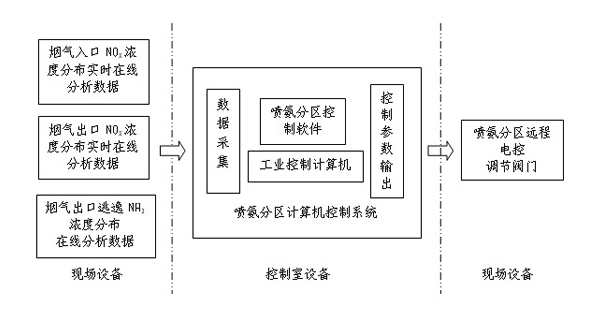

圖3 噴氨分區實時優化系統控制框圖

該系統是整個系統的大腦，負責運行噴氨分區實時優化控制軟件。該軟件通過實時在線監測到的氣氛濃度分布數據，結合SCR和鍋爐實時運行數據，通過人工智能控制算法以及自學習的專家系統，給出最佳的噴氨分區控制策略，并通過系統執行機構實現噴氨量的分區實時調節。同時通過該軟件強大的數據處理能力，對大量相關運行數據進行長期采集記錄，并進行統計分析。對包括催化劑使用狀態分析和預測、SCR運行優化等提供幫助。

核心優勢:該系統運行的人工智能控制軟件通過對控制結果的自我評估，進行自我學習和修正，不斷提高系統控制精度，為用戶進一步提高設備運行管 理水平，降低設備運行成本。

效果：采用該裝置能實時調整氛氮摩爾比的均勻性，最總達到實時最低的逃逸氨水平，除節省試驗費用外，還將節約大量的還原劑用量，減少空預器維護，延長催化劑的更換周期，綜合經濟效益顯著，并有很高的投資回報比。
